橋梁点検車 SF77B1FR（詳細）
限定中型免許（車両総重量8ｔ未満）に対応より多くの方にお使いいただけます。
橋梁点検車 SF77B1FR
| プラットホーム | |
|---|---|
| 積載荷重 | 200kg |
| 外寸法 | 拡張時：7.61x0.65x0.96m 縮小時：3.83x0.76x0.96m |
| 最大地上高 | 7.19ｍ |
| 最大地下深さ | 7.19ｍ |
| 最大作業半径 | 5.88ｍ（旋回中心から） |
| 最大差込長さ | 7.52ｍ |

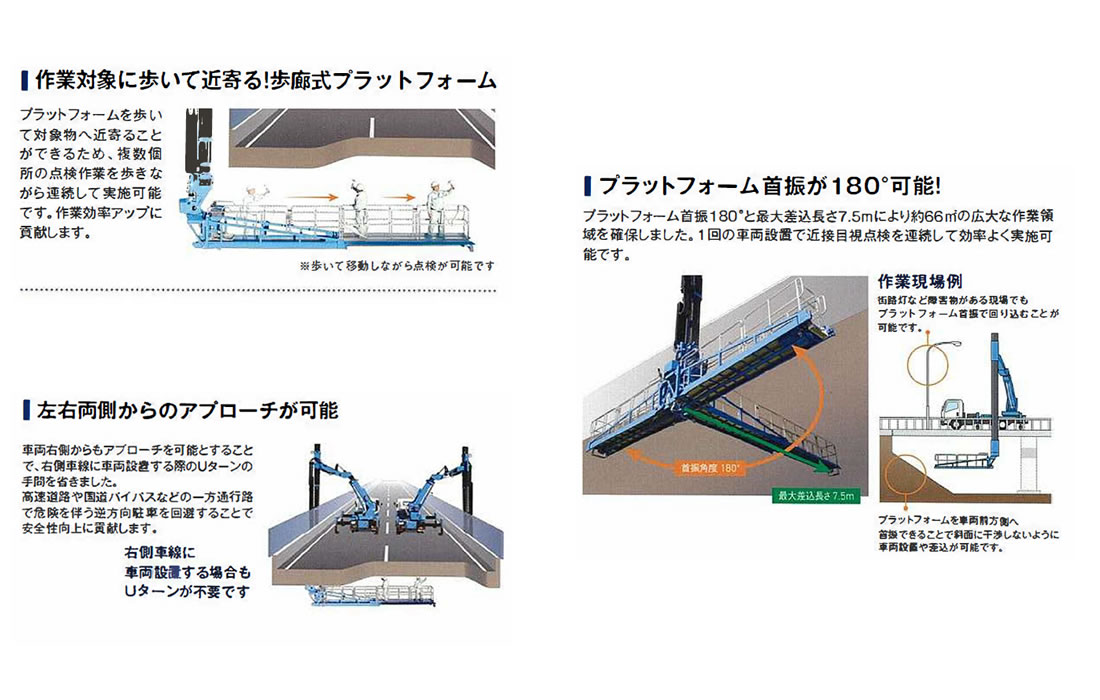

| 首振角度 | 0°～180° |
| アーム | |
| 旋回角度 | 0°～90° |
| アーム長さ | 0.755ｍ |
| ポスト | |
| 起伏角度 | 0°～90° |
| ポスト長さ | 3.45-7.11m （+1.2mスライド付き） |
| 形式 | 4段油圧伸縮式 |
| ポスト段数 | 3段+ポストスライド |
| ブーム | |
| 起伏角度 | 0°～80° |
| 旋回角度 | 左100°～右100° |
| 長さ | 3.4～4.8ｍ |
| 作業速度 | |
| ブーム起伏 | 上 0°～79°/35ｓ 下 0°～79°/35ｓ |
| ブーム伸縮 | 伸 1.4ｍ/20ｓ 縮 1.4ｍ/20ｓ |
| ブーム旋回 | 200°/65ｓ |
| ポスト起伏 | 上 90°/40ｓ 下 90°/40ｓ |
| ポスト伸縮 | 伸 4.86ｍ/62ｓ 縮 4.86ｍ/62ｓ |
| プラットフォーム首振 | 180°/40ｓ |
| プラットフォーム拡張 | 3.78ｍ/25ｓ |
| アーム旋回 | 格納 90°/20ｓ 展開 90°/20ｓ |
| アウトリガー | |
| 張出 | 左側 0.980～2.010ｍ（車両中心から） 右側 0.980～2.225ｍ（車両中心から） |
| ジャッキストローク | 0.345ｍ |
| 常用油圧 | 20.6Mpa｛210kgf/㎤ |
| 油圧ポンプ | 歯車式 |
| 車両諸元 | |
| 架装シャーシクラス | 3.5トンクラス |
| 全長 | 6.39ｍ |

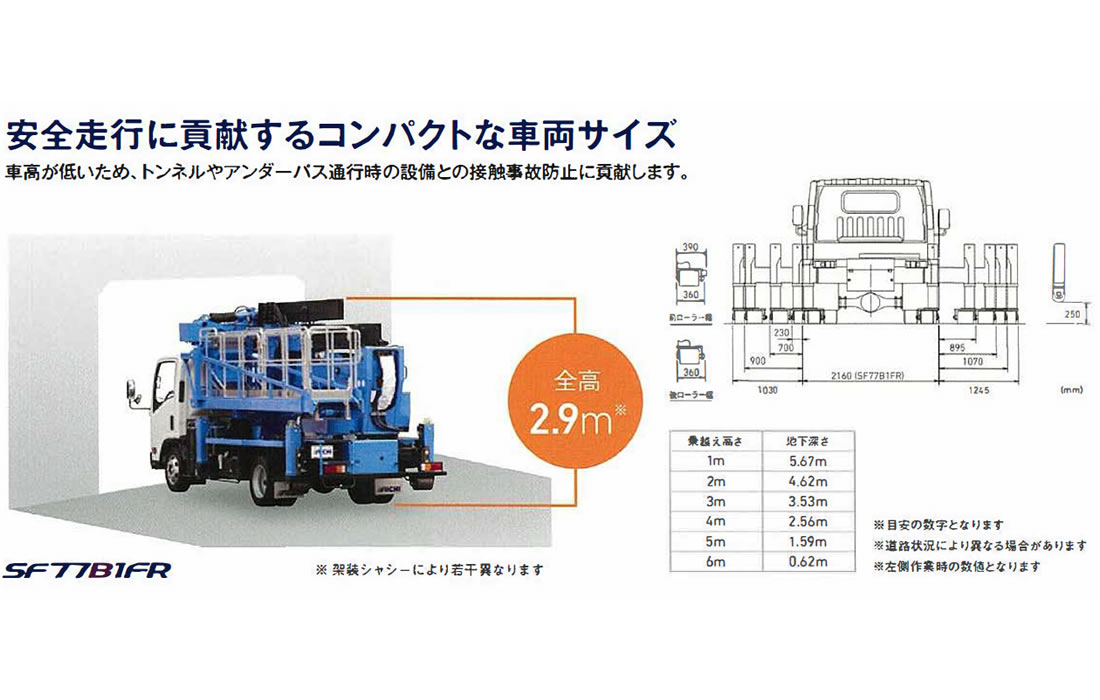

| 全高 | 2.95ｍ |
| 全幅 | 2.16ｍ |
| 車両総重量 | 7,950kg |

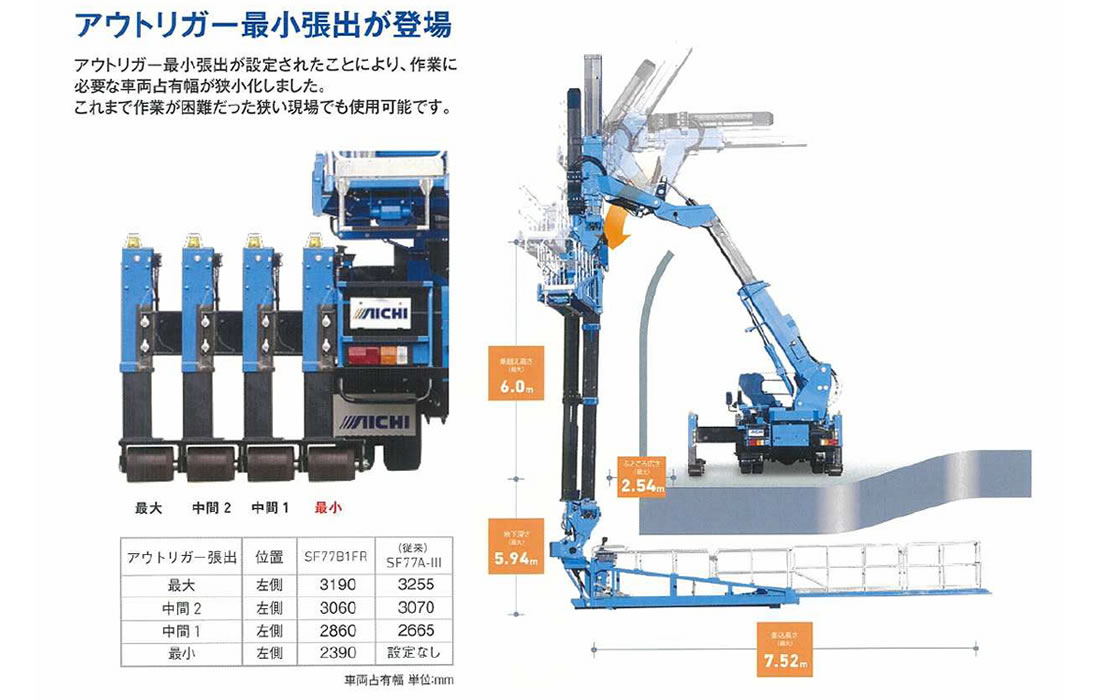

| 作業範囲比較 | |
| アウトトリガー張幅 最大 |
左側 車両占有幅3.190ｍ 最大作業半径5.880ｍ ふところ広さ2.545ｍ |
| アウトトリガー張幅 中間2 |
左側 車両占有幅3.060ｍ 最大作業半径5.520ｍ ふところ広さ2.320ｍ |
| アウトトリガー張幅 中間1 |
左側 車両占有幅2.860ｍ 最大作業半径5.185ｍ ふところ広さ2.185ｍ |
| アウトトリガー張幅 最小 |
左側 車両占有幅2.390ｍ 最大作業半径3.840ｍ ふところ広さ1.305ｍ |
| アウトトリガー張幅 最大 |
右側 車両占有幅3.405ｍ 最大作業半径5.215ｍ ふところ広さ2.370ｍ |
| アウトトリガー張幅 中間2 |
右側 車両占有幅3.230ｍ 最大作業半径4.715ｍ ふところ広さ2.045ｍ |
| アウトトリガー張幅 中間1 |
右側 車両占有幅3.055ｍ 最大作業半径4.200ｍ ふところ広さ1.700ｍ |
| アウトトリガー張幅 最小 |
右側 設定なし |
| ※架装シャーシ・仕様により異なる場合があります ※ジャッキ張幅とは「左ジャッキの中心～右ジャッキの中心」を指します |
|
